A modern harvester vágófejek (pl. Ponsse, John Deere, Komatsu) hatalmas hidraulikus nyomatékot közvetítenek a .404"-es láncokra. A vágás során a legnagyobb súrlódás és hő a vezetőlemez legvégén, az orrkeréknél (csillagkeréknél) keletkezik. Bármilyen minőségi is a lemez, a véletlen beékelődések vagy a szennyeződések miatt a csapágyazás idővel tönkremehet, miközben a hosszú acéllemez maga még teljesen hibátlan. Az Oregon mérnökei pontosan ezért fejlesztették ki az RSN (cserélhető orrkerék) rendszert: az 101918-as készlettel Ön töredékáron újíthatja fel a drága harvester lemezt ahelyett, hogy újat kellene vásárolnia.

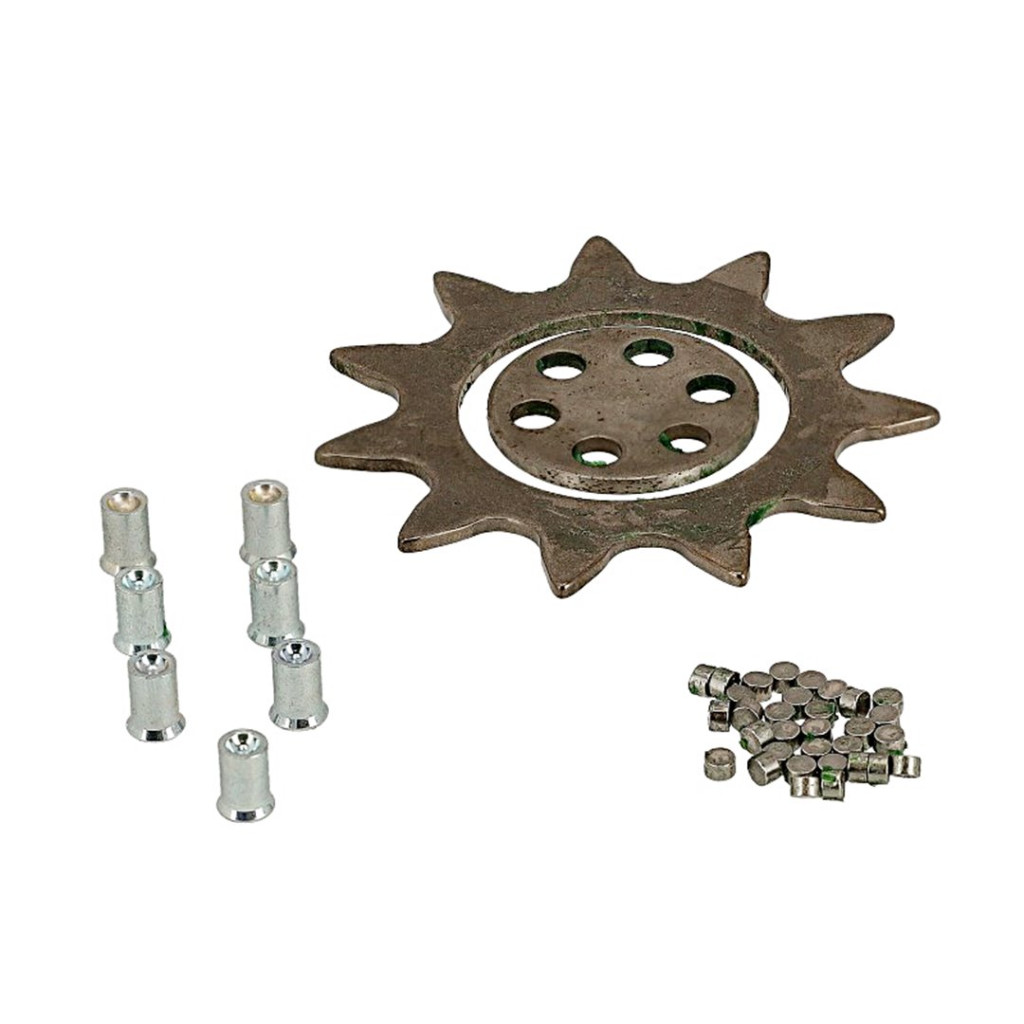

Ez a komplett szett mindent tartalmaz, ami a gyors és szakszerű szervizeléshez szükséges. A 67,65 mm külső átmérőjű, 11 fogas csillagkerék 1,85 mm vastag edzett acélból készül, ami tökéletes futást biztosít a masszív, 2.0 mm vastag hajtószemeknek. Az orrkereket közrefogó masszív (2 mm vastag) oldallemezek védik az integrált 3 mm-es görgős csapágyakat a fűrészportól, a csomagban található 5 mm átmérőjű acél szegecsek pedig biztosítják, hogy a felújított orr-rész a legkeményebb, öreg fák döntésekor is stabil maradjon a lemeztesten.
Kiterjesztett fizikai méretek és technikai paraméterek
• Alkatrész típusa: Cserélhető orrkerék komplett szett (Replaceable Sprocket Nose - RSN)
• Láncosztás (Pitch): .404" (Profi ipari harvester láncosztás)
• Horonyszélesség: 2.0 mm / 0.080" (Extra vastag láncokhoz)
• Fogszám: 11 fog (Optimális ív a harvester láncok átfordulásához)
• Csillagkerék külső átmérője: 67,65 mm
• Csillagkerék belső átmérője: 35,65 mm
• Csillagkerék anyagvastagsága: 1,85 mm (A 2.0 mm-es horonyhoz és lánchoz méretezve)
• Oldallemezek (távtartók) átmérője: 29,35 mm
• Oldallemezek (távtartók) anyagvastagsága: 2,0 mm
• Görgős csapágyazás átmérője: 3,0 mm (Nagy teherbírású, zárt ipari csapágyak)
• Rögzítő szegecsek: Átmérő: 5,0 mm | Hossz: 8,0 mm (A szett tartalmazza)
• Középső furat átmérője: 5,15 mm
Pontos kompatibilitás és OEM cikkszámok
Figyelem! Ez a cserélhető orrkerék-készlet (101918) KIZÁRÓLAG azokra a .404" osztású és 2.0 mm horonyszélességű Oregon® harvester láncvezetőkre szerelhető fel, amelyek RSN (cserélhető orrkerekes) kialakításúak! A tömör orrú (Solid) lemezekre nem rögzíthető.
• Eredeti Oregon® cikkszám: 101918
• Webáruház cikkszám: 101918
• Helyettesíthető / Régebbi Oregon® cikkszám: 537245 (Ez az alkatrész a korábbi 537245-ös orrkerék pontos méretű és funkciójú, azonos minőségű megfelelője/utódja.)
Kompatibilitás (Tételes alkalmazás):
• Minden .404" osztású, 2.0 mm horonyszélességű, RSN (szegecselt cserélhető orrú) Oregon Harvester láncvezetőhöz (például a 75 cm-es vagy hosszabb RSN lemezek, mint a 752RHFL149).
• Használandó fűrészlánc: Bármely 18HX sorozatú, vagy azzal egyenértékű .404" / 2.0 mm-es harvester fűrészlánc.
• Nem használható: 1.6 mm-es fakitermelő fűrészek lemezeihez, és orrkerék nélküli, tömör (Solid Harvester Bar) lemezekhez!
Szakmai tipp: A cserélhető orrkerék újraszegecselésekor az üllőn vagy a padon történő "eldolgozás" minősége kritikus. A szegecseket a kúpjukon túl kell zömíteni (lapítani), hogy a fém kitöltse a süllyesztett furatot a lemezen, majd az esetlegesen kiálló szegecsrészeket egy finom reszelővel síkba kell húzni. Ha a szegecs feje kiáll a lemez síkjából, az vágás közben azonnal beleütközik a fűrészláncba, és a lánc letépi a szegecset!
Gyakori kérdések:
Miért pont 11 fogas ez az orrkerék? Nem lenne jobb egy nagyobb vagy kisebb?
A .404"-es láncosztású és 2.0 mm vastagságú harvester rendszereknél a 11 fogas csillagkerék jelenti a mérnöki optimumot. A 11 fog által meghatározott ív elég nagy ahhoz, hogy a láncszemek ne törjenek meg túlságosan az átfordulásnál (csökkentve a surlódást), de még elég kicsi ahhoz, hogy a lemez orra jól beszúrható legyen a rönkökbe anélkül, hogy túlzott visszarúgási (kickback) erőt generálna. A legtöbb profi harvester lemezt ehhez a mérethez tervezik.
A régi orrkerekem cikkszáma 537245 volt. Biztos, hogy ez a 101918-as szett fel fog menni a lemezemre?
Igen, tökéletesen! A 101918-as cikkszám az Oregon frissített specifikációja a .404" / 2.0 mm-es, 11 fogas komplett orrkerék szettekre. Ez a termék mind méreteiben (67,65 mm átmérő), mind minőségében azonos, vagy meghaladja a régebbi 537245-ös sorozatú orrkerekek teljesítményét.
Mikor indokolt ennek a komplett orrkerék szettnek a cseréje?
Több esetben is. A leggyakoribb ok a csillagkerék fogainak aszimmetrikus "V" alakú kopása, ami miatt a lánc ugrálni kezd. Másik ok, ha egy erős rönk-rázáródás miatt a belső görgős csapágyazás (a 3 mm-es görgők) összetörik, és az orrkerék szorul, vagy erős oldalirányú kotyogása lesz. A harmadik eset, amikor a gépkezelő fémbe (pl. szög, repesz) vág, és fizikailag letörnek a fogak. Ilyenkor a lemeztest cseréje helyett elég csak az orrkereket újraszegecselni.
Be kell zsírozni az új orrkereket beszerelés előtt vagy közben?
Nem, az Oregon Harvester orrkerekek belső görgős csapágyazása zárt kivitelű, amit a gyártás során speciális élettartam-kenéssel (zsírral) látnak el. Nincs rajtuk külön zsírzófurat. Beszerelés után a gép automata olajozórendszeréből, a sínhornyon keresztül érkező olaj bőségesen elegendő lesz a lánc és a csillagkerék hűtésére.
Mit rontottam el, ha az újraszegecselés után a lánc akadozik az orrnál?
A legvalószínűbb ok a szakszerűtlen szegecselés. Ha a szegecsek elkalapálásakor a csillagkerék oldallemezeit (a 29,35 mm-es távtartókat) túlzott ütések érték, azok rászorulhatnak a belső fogaskerékre, megszorítva azt. A másik gyakori hiba, hogy a szegecsfej nem lett síkba reszelve a süllyesztékben, és a lánc hajtószemei folyamatosan elakadnak benne forgás közben.
