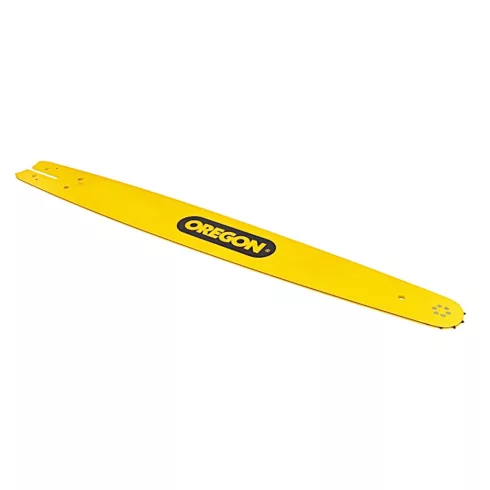

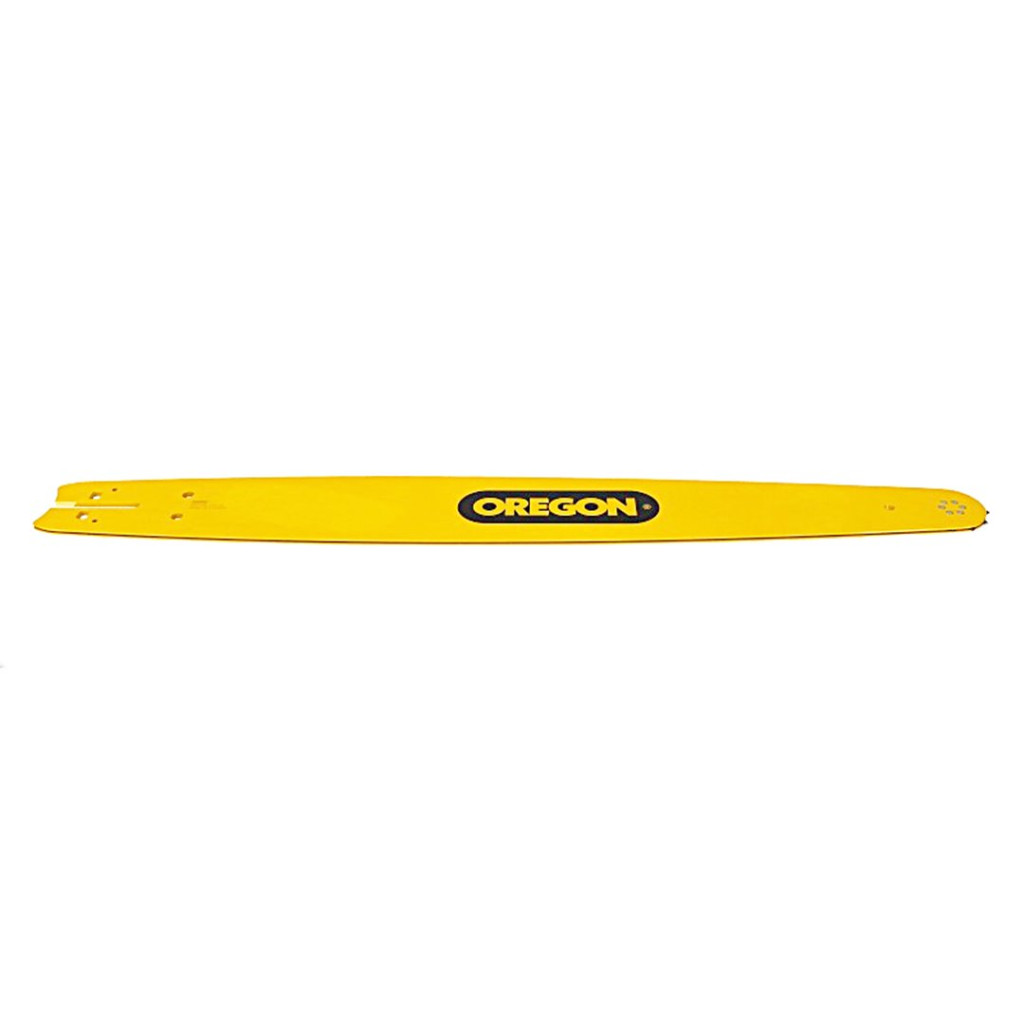

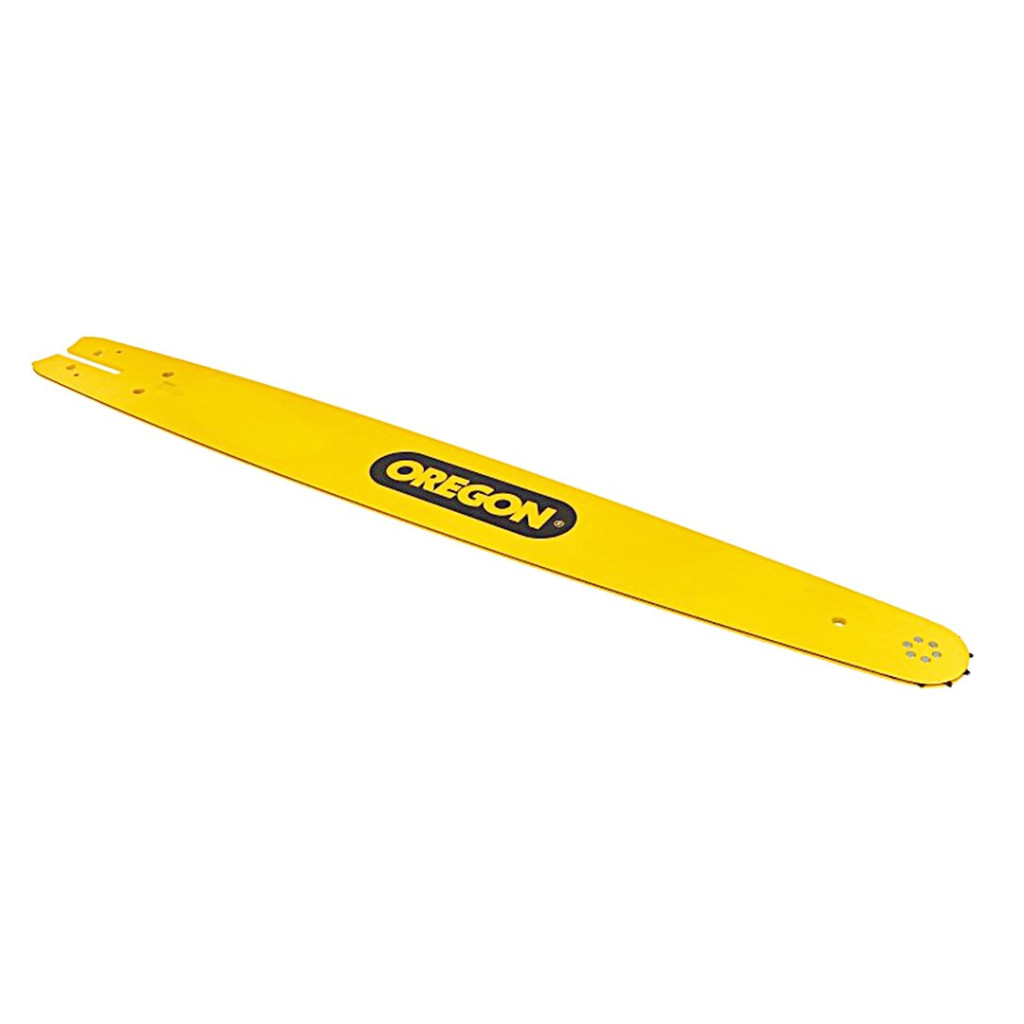

A fakitermelő iparban a 90 cm-es kinyúlás már extrém méretnek számít, ahol a láncvezetőre ható fizikai erők – a csavarodás, a hajlítás és a lánc feszítőereje – megsokszorozódnak. A 902HSFL114 cikkszámú Oregon® lemez pontosan erre a kihívásra lett tervezve: orrkerék nélküli (Solid Harvester Bar) kialakítása megszünteti a leggyakoribb hibaforrást (az orrkerék törését), így a fémtest egyetlen, masszív, hőkezelt acéltömbként áll ellen a túlméretes rönkök nyomásának. A .404"-es osztás és a 2.0 mm-es (0.080") sínhorony biztosítja, hogy a hosszú, 99 szemes erősített lánc (pl. Oregon 18HX086E / 18HX sorozat) ne dőljön meg a horonyban, és a vágáskép a legvastagabb fában is egyenes maradjon.

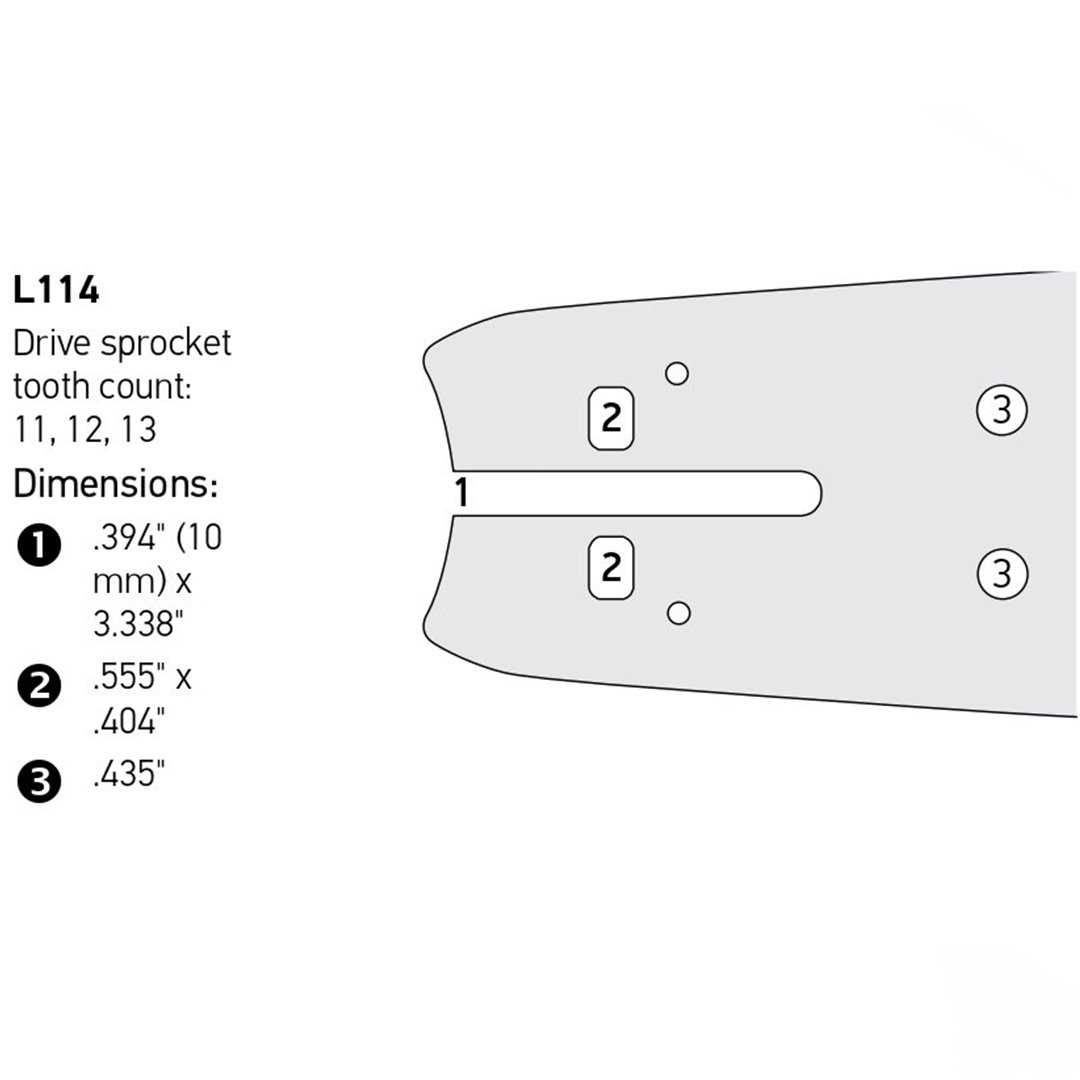

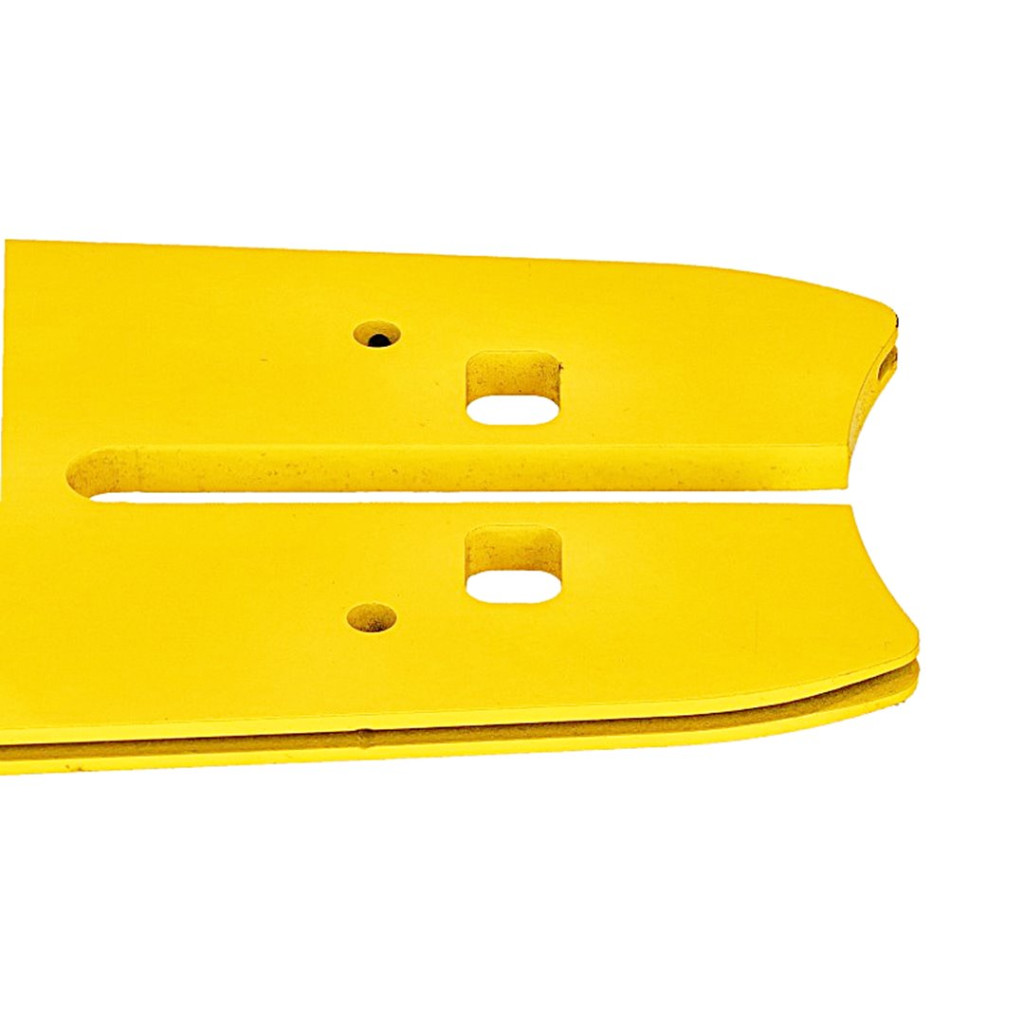

Ennek az ipari remekműnek a lelke az L114-es típusú farokkialakítás (befogatás). A hatalmas lemezhossz miatti hatalmas erőkar ellensúlyozására a mérnökök egy 10 mm széles, zártabb profilú rögzítőcsatornát alakítottak ki, amelyet a 10,3 × 14,1 mm-es ovális feszítőfuratok, valamint egy stratégiailag elhelyezett, 11 mm-es kiegészítő furat (stabilizáló/kenő pont) egészít ki. Ez a komplex befogatási rendszer biztosítja a vágófej (pl. Waratah, Log Max) láncfeszítő csapjainak tökéletes illeszkedését, megakadályozva a lemez legapróbb "kotyogását" is, ami ekkora hossznál a felfogatás töréséhez vezetne.
Kiterjesztett fizikai méretek és technikai paraméterek
• Vágáshossz (Hasznos lemezhossz): 90 cm (kb. 36") - Az elérhető legnagyobb méret a túlméretes rönkök biztonságos vágásához
• Láncosztás (Pitch): .404" (Professzionális ipari harvester szabvány)
• Horonyszélesség: 2.0 mm / 0.080" (Extra vastag, hajlás- és szakadásbiztos kialakítás)
• Meghajtószemek száma: 99 vezetőszemes lánchoz (A pontos gépbeállítástól függően, kérjük egyeztetni a gépkönyvvel!)
• Befogatás / Farokkialakítás típusa: L114
• Fő rögzítőcsatorna (Slot) szélessége: 10,0 mm (Hosszanti nyitott horony a rögzítőcsavaroknak)
• Fő rögzítőcsatorna hossza: 84,8 mm
• Feszítőfuratok (Másodlagos): 10,3 mm × 14,1 mm-es ovális furatok a láncfeszítő csapok számára
• Kiegészítő (Stabilizáló) furat: 11,0 mm átmérőjű furat a precíz pozicionálásért és kenésért
• Lemez típus: Solid Harvester Bar (Tömör acél, cserélhető orrkerék nélkül)
Pontos kompatibilitás és OEM cikkszámok
Figyelem! Ez a 90 cm-es lemez egy nagyon specifikus, nehéz (Heavy-Duty) harvester alkatrész. Rendelés előtt szigorúan ellenőrizze gépe vágófején a 10 mm-es rögzítőcsavarokat, a feszítőcsapok elhelyezkedését, a 11 mm-es segédfurat szükségességét és a 99 szemes lánchosszt!
• Eredeti Oregon® cikkszám: 902HSFL114
• Webáruház cikkszám: 902HSFL114
• Ajánlott, kompatibilis fűrészlánc: Oregon 18HX sorozat (.404" - 2.0 mm - 99 szem)
Kompatibilis Harvester Vágófejek (Az L114 befogatás jellemző alkalmazásai 10 mm-es tőcsavarral):
• Waratah: Bizonyos régebbi vagy egyedi felszereltségű Heavy-Duty Waratah vágófejek, amelyek 10 mm-es felfogatást és 90 cm-es lemezt fogadnak.
• Log Max: Bizonyos Log Max 7000 / 7000C / 9000-es sorozatú fejek (Kizárólag a 10 mm-es rögzítőcsavarral szerelt változatok!).
• Egyéb ipari vágófejek: Bármely olyan nagyteljesítményű (pl. Lako, Keto) vágófej, amely gyárilag L114-es (10 mm slot) szabványt használ az extra hosszú lemezek rögzítésére.
Szakmai tipp: A "Solid" (orrkerék nélküli) lemezek orr-része sokkal nagyobb súrlódásnak van kitéve, mint a csapágyazott lemezeké. Emiatt a 90 cm-es Solid lemeznél kritikus fontosságú a lánc helyes feszessége. Ne feszítse túl a láncot! Ha a lánc túlságosan ráfeszül az orr-részre, a 2.0 mm-es acélsín perceken belül túlhevül (kékül), a felületén pedig apró, mikroszkopikus repedések keletkeznek, amelyek a lemez orrának letöréséhez vezetnek. Hagyjon minimális, rugalmas holtjátékot a feszítéskor.
Gyakori kérdések:
Mi célt szolgál az a 11,0 mm-es kiegészítő furat az L114-es befogatáson?
Egy ekkora (90 cm-es) lemeznél a rögzítőcsavarokra ható erőkar óriási. A harmadik, 11 mm-es furat egy kiegészítő pozicionáló, feszítő vagy kenést elősegítő csap helye a vágófejen. Ez a plusz rögzítési pont akadályozza meg, hogy a lemez a legkeményebb vágásoknál is elmozduljon vagy "bólogatni" kezdjen a tartókonzolon, így megvédi a fő rögzítőcsavarokat a kiszakadástól.
Miért nincs ezen a méregdrága, 90 cm-es lemezen cserélhető orrkerék (RSN)?
A Solid (tömör) kialakítás tudatos mérnöki döntés az extrém igénybevétel miatt. A túlméretes, 1-1,5 méter átmérőjű fák döntésekor a gépkezelő gyakran kénytelen "beszúrni" a lemezt a fába (pl. átdöfni a törzset). Egy csapágyazott orrkerék ezt a brutális, szemből jövő ütést és csavarodást nem bírná ki, szétrobbanna. A tömör acél orr-rész elpusztíthatatlan az ilyen típusú igénybevétel során.
Említik a 10 mm-es rögzítőcsatornát. Rárakhatom a gépemre, ha az 15 mm-es (pl. L163, L149) csavarokkal van szerelve?
Szigorúan nem, és fizikailag is lehetetlen lenne. A 10 mm-es hornyot nem lehet ráhúzni egy 15 mm-es rögzítőcsavarra. Ezt a lemezt kizárólag a régebbi vagy specifikusan 10 mm-es tőcsavarokkal ellátott, de nagyteljesítményű (Heavy-Duty) vágófejekre gyártották.

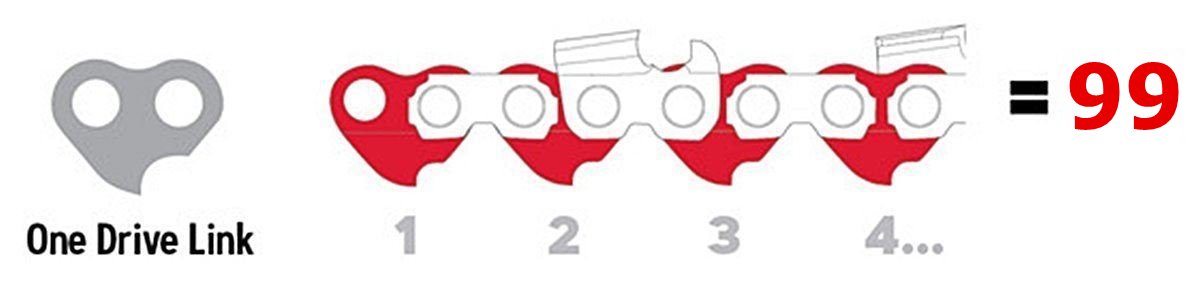

A 99 szemes lánc szabványos méret ehhez a 90 cm-es lemezhez?
Az Oregon ajánlása szerint igen, azonban a pontos láncszemszám mindig a vágófej láncfeszítő mechanizmusának kialakításától függ. Előfordulhat, hogy egyes egyedi vágófejeknél 98 vagy 100 szemes lánc adja ki a tökéletes feszességet. Rendelés előtt mindenképpen számolja meg a régi, használt láncának vezetőszemeit!
Hogyan növelhetem meg egy ekkora (90 cm-es) láncvezető élettartamát?
Két dologgal: a lemez rendszeres forgatásával és a peremek karbantartásával. A 90 cm-es lemezt is (mint minden harvester lemezt) a munkafolyamatok között rendszeresen fejjel lefelé kell fordítani, hogy az alsó és felső sín egyenletesen kopjon. Emellett a lemez peremén a lánc által "kivasalt", apró, éles fém sorjákat hetente egy lapos reszelővel le kell húzni, mielőtt azok letörnének és kárt tennének a sínben.
