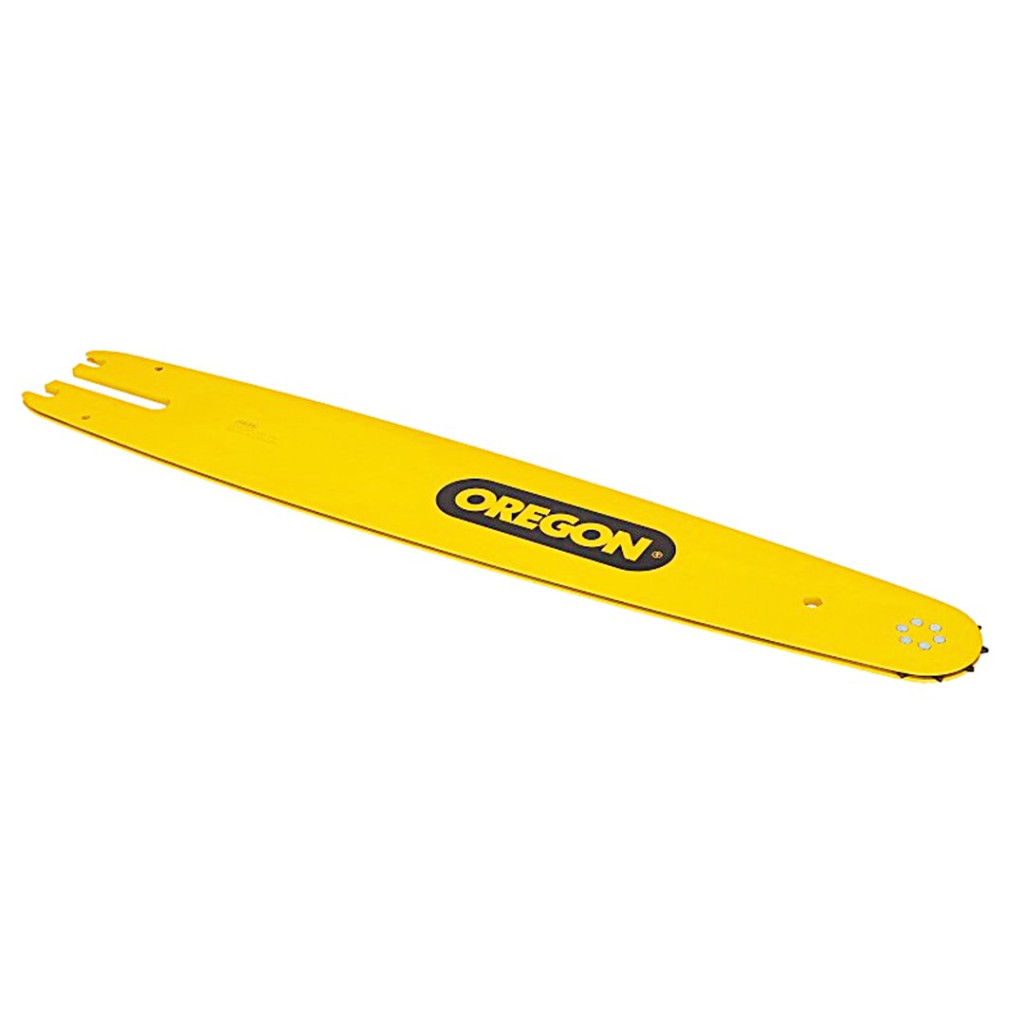

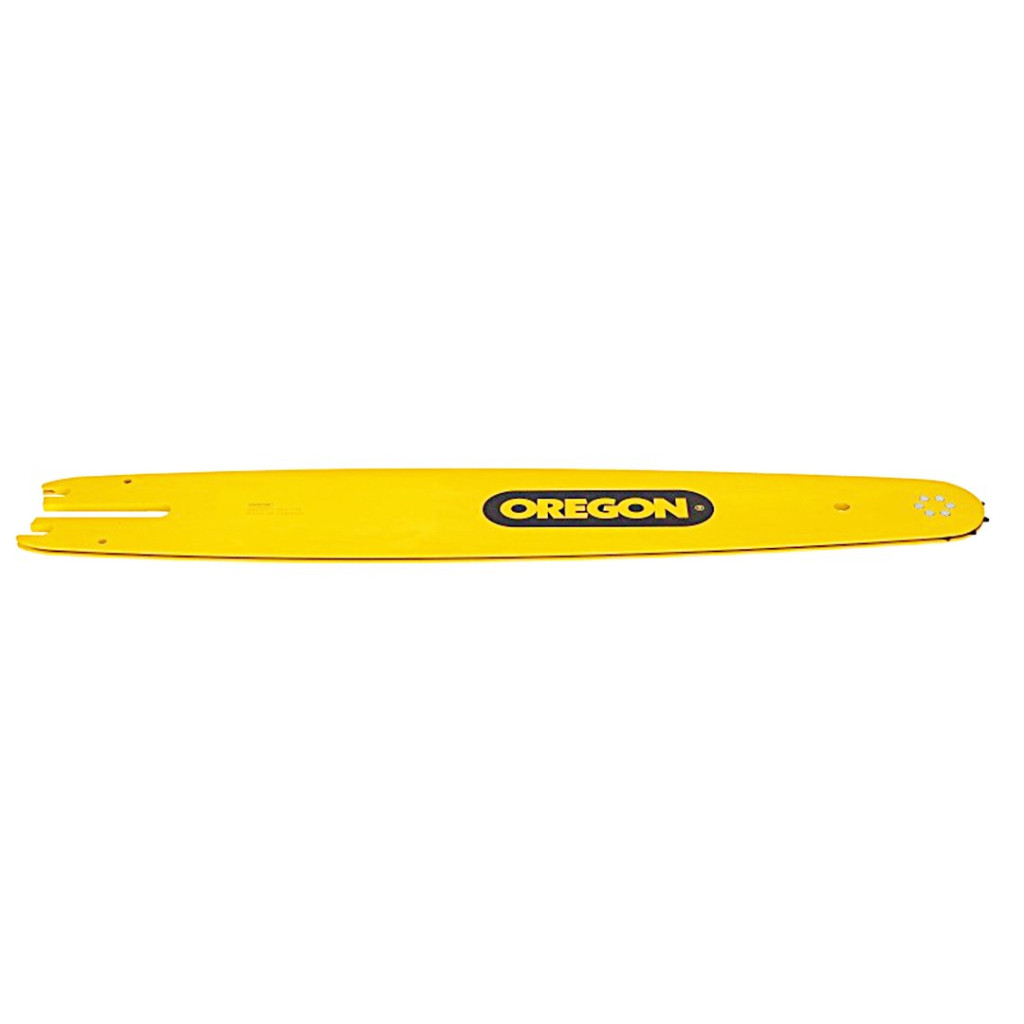

A nagy teljesítményű harvester gépek (mint a Ponsse vagy a Komatsu) vágófejeibe egy hagyományos láncvezető beépítése gyakran nehézkes, a feszültségek miatt pedig a lemezek gyorsan elgörbülhetnek. Az Oregon® 602HSFL163 típusú, 60 cm-es "Solid" (tömör orrkerék nélküli) vezetőlemeze prémium, hőkezelt acélból készül, így a rendkívüli, 60 cm-es kinyúlás ellenére is maximális torziós merevséget (csavarodás elleni védelmet) biztosít a vastag fák döntésekor. A 2.0 mm-es (0.080") horonyszélesség stabilan a sínben tartja az ajánlott 71 szemes (18HX071E) Oregon fűrészláncot, meggátolva a lánc oldalirányú kilengését vagy leugrását.

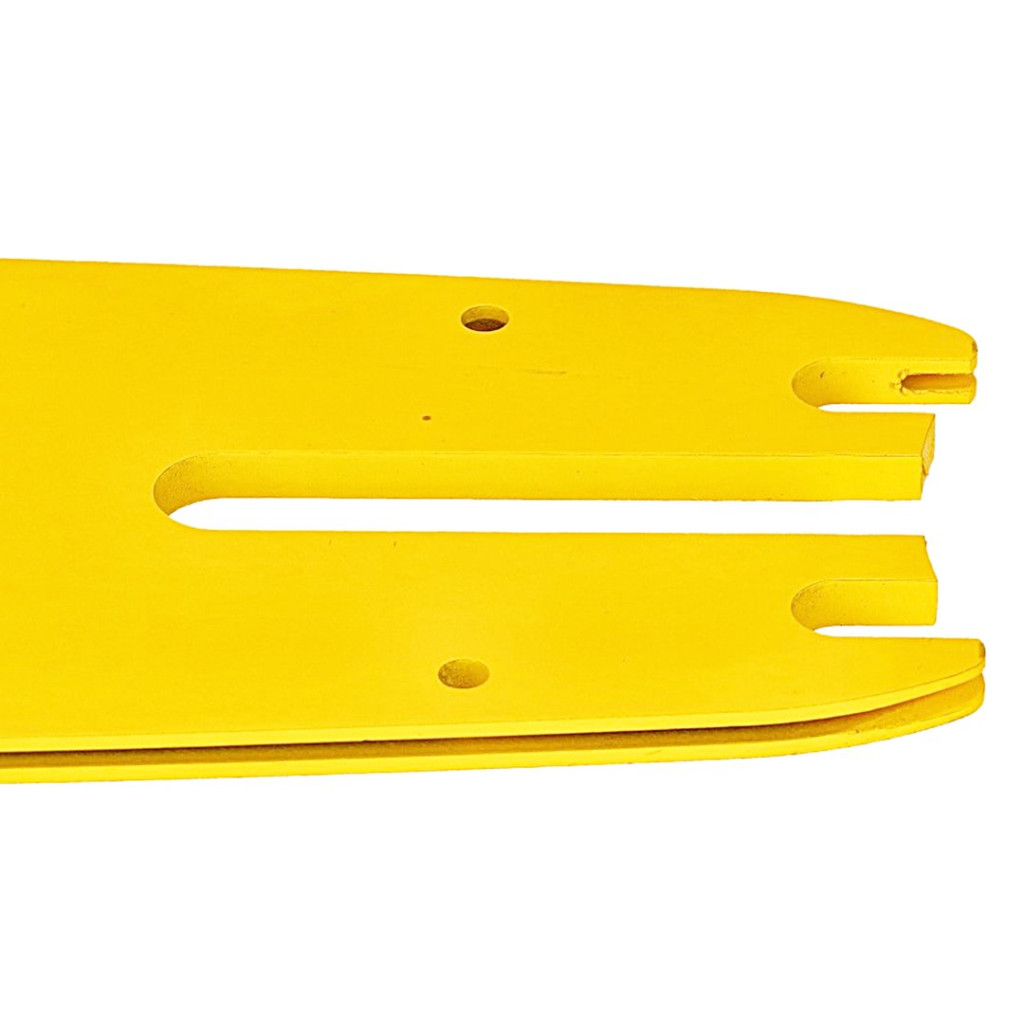

A termék igazi technológiai áttörését az L163-as farokkialakítás (befogatás) adja. A 15 mm széles csúszóhorony szélein kialakított Jet-Fit oldalhornyok (bevezető könnyítések) lehetővé teszik a gépkezelő számára, hogy a lemezt egyszerűen oldalról csúsztassa be a vágófej konzoljába, anélkül, hogy a rögzítőcsavarokat teljesen ki kellene tekerni. Ezt a rendszert kiegészítik a speciálisan pozicionált olajozó furatok és a beépített Oregon LubriTec technológia, amely a hatalmas centrifugális erő ellenére is a sínben tartja a kenőolajat, biztosítva a magas láncsebesség melletti hibátlan működést és az automata láncfeszítőkkel való tökéletes kompatibilitást.
Kiterjesztett fizikai méretek és technikai paraméterek
• Vágáshossz (Hasznos lemezhossz): 60 cm (kb. 24") - Nagyméretű rönkök és öreg állományok kitermeléséhez
• Láncosztás (Pitch): .404" (Professzionális ipari harvester láncosztás)
• Horonyszélesség: 2.0 mm / 0.080" (Extra vastag, elakadásbiztos harvester szabvány)

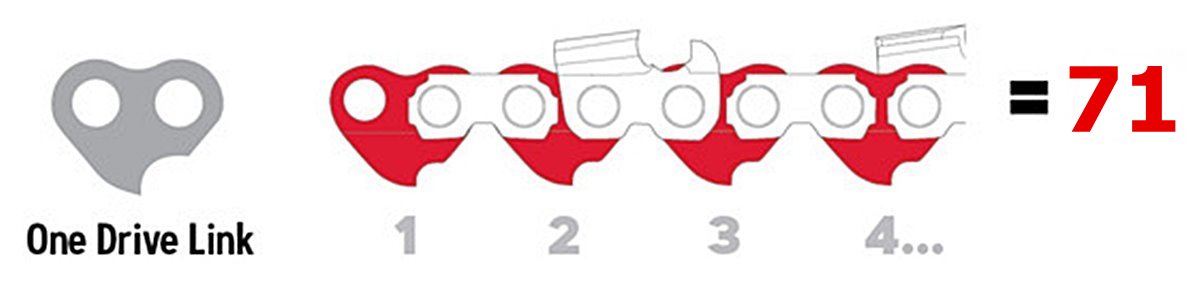

• Meghajtószemek száma: Pontosan 71 vezetőszemes lánchoz (Ajánlott: Oregon 18HX071E)

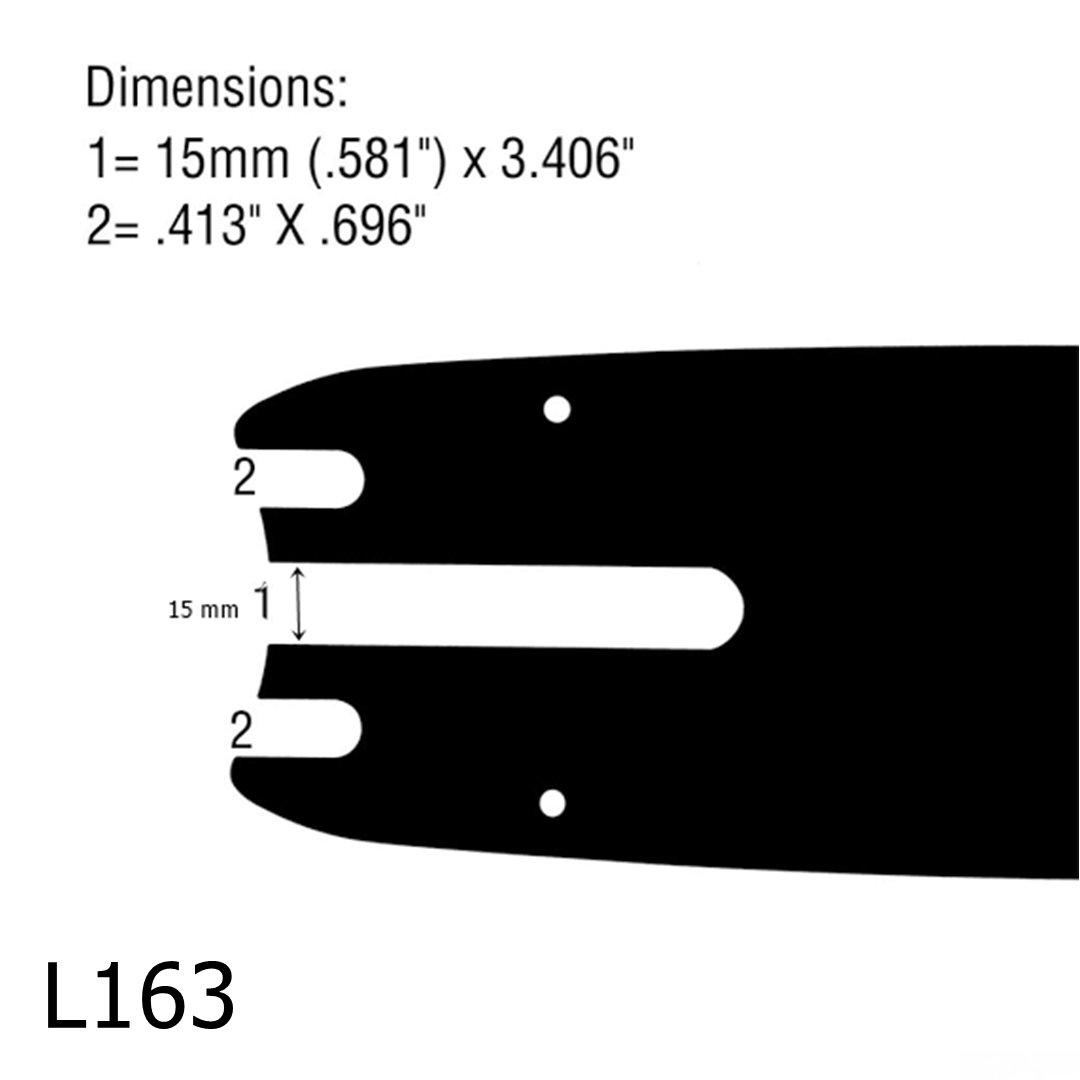

• Befogatás / Farokkialakítás típusa: L163 (Jet-Fit gyorscsatlakozós kialakítás)
• Csúszóhorony (Slot) szélessége: 15 mm (Ezen a ponton rögzül a harvesterfej tartókonzoljához)
• Csatorna teljes hossza: 79,5 mm (A nyitott hátsó résztől a horony lekerekített belső végéig mérve)

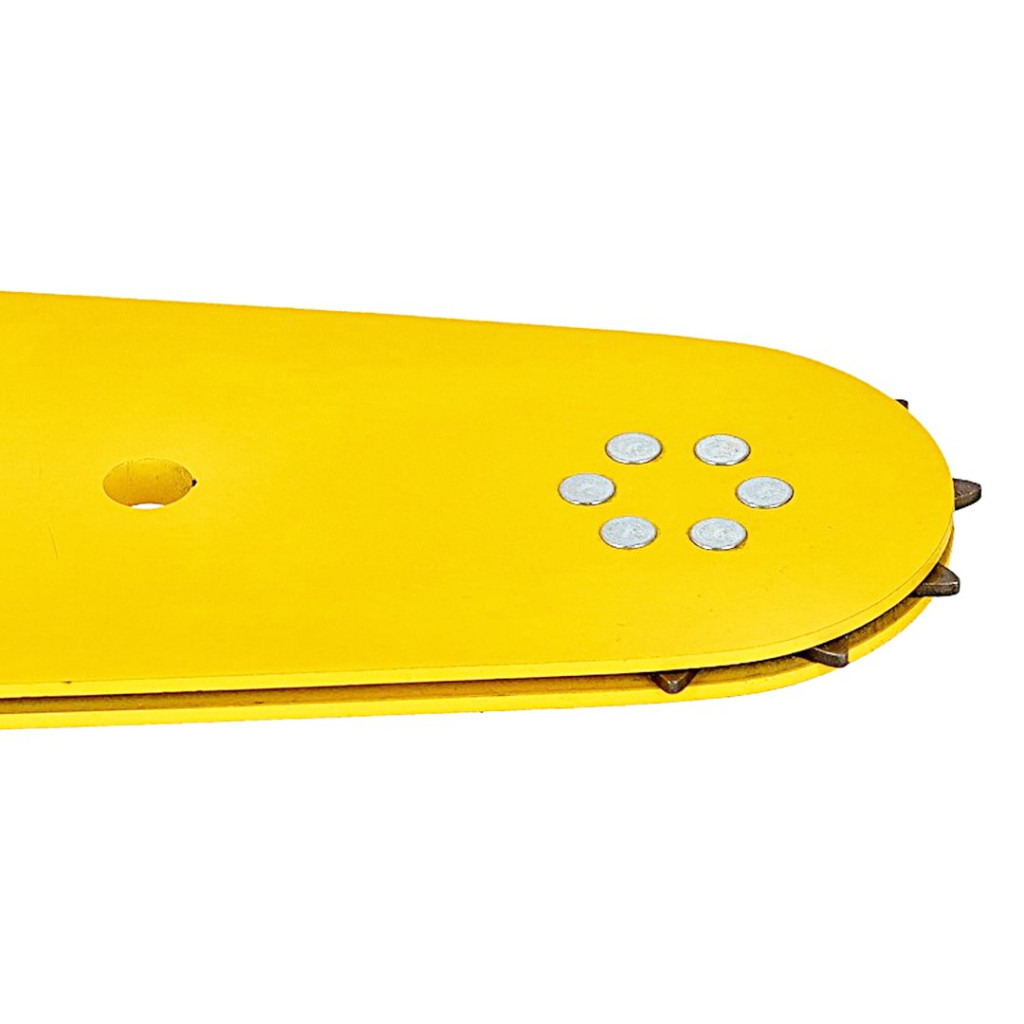

• Lemez típus: Solid Harvester Bar (Tömör acél, cserélhető orrkerék nélkül)
• Kenési rendszer: Integrált Oregon LubriTec™ olajgát és speciális furatok az automata rendszerekhez
Pontos kompatibilitás és OEM cikkszámok
Figyelem! Az L163-as befogatás speciális, 15 mm-es rögzítőcsavarokkal dolgozó vágófejekhez készült. Kérjük, rendelés előtt ellenőrizze a vágófej gépkönyvében a 15 mm-es (L163) csatlakozást, a 60 cm-es vágáshosszt, és a 71 szemes láncigényt!
• Eredeti Oregon® cikkszám: 602HSFL163
• Webáruház cikkszám: 602HSFL163
• Ajánlott, kompatibilis fűrészlánc: Oregon 18HX071E (.404" - 2.0 mm - 71 szem)
Kompatibilis Harvester Vágófejek (Az L163 befogatás jellemző alkalmazásai 15 mm-es tőcsavarral):
• Ponsse: Ponsse H6, Ponsse H7, Ponsse H73, Ponsse H7Eca, Ponsse H8 (Bizonyos verziók, ha a 15 mm-es befogatás egyezik).
• Komatsu (Valmet): Komatsu C93, Komatsu C144, Komatsu S92, Komatsu 365.
• Waratah: Waratah HTH616C, Waratah HTH622B, Waratah H414.
• John Deere: John Deere H413, John Deere H414, John Deere H480C.
• Keto: Keto 150, Keto 500 (15 mm-es csappal szerelt változatok).
• Log Max: Log Max 5000, Log Max 6000 (A 15 mm-es befogatású típusok).
Szakmai tipp: A Jet-Fit rendszerű lemezek behelyezésekor nagyon fontos a megfelelő pozicionálás az automata láncfeszítő tüskéjéhez. Mielőtt megszorítaná a tartócsavarokat, győződjön meg róla, hogy a vágófej automata feszítőjének csapja pontosan beleilleszkedett a vezetőlemez farokrészén lévő furatba. Ha a csap a lemez mellé megy, és úgy húzza meg a csavarokat, a feszítőrendszer azonnal eltörik a gép indításakor! Ezt a lemezt is kötelező minden műszakban megfordítani az egyenletes kopás érdekében.
Gyakori kérdések:
Mit jelent a Jet-Fit oldalhorony, és miben más ez, mint egy sima láncvezető?
A hagyományos láncvezetők farokrészén a rögzítő nyílás (horony) csak hátrafelé nyitott. Emiatt a cseréhez a vágófej rögzítőcsavarjait teljesen ki kell tekerni. A Jet-Fit (L163) lemezek rögzítőcsatornája azonban oldalirányban is ki van könnyítve: elég csak fellazítani a csavarokat, és a lemez oldalról becsúsztatható, majd rögzíthető. Ez sárban, fagyban, vastag kesztyűben dolgozva percekkel rövidíti le a lánccsere idejét.
Bírja ez a 60 cm-es lemez, ha a rönk esetleg megakad vagy rázár a fűrészre?
Igen, az Oregon Solid Harvester lemezek pontosan erre lettek kifejlesztve. Mivel egyetlen masszív, hőkezelt acéltömbből készülnek, és nincs az orrukon cserélhető, csapágyazott csillagkerék (ami törékeny pont lenne), extrém torziós és hajlító erőknek képesek ellenállni törés nélkül, ami elengedhetetlen a 60 cm-es kinyúlásnál a vastag rönkök darabolásakor.
Honnan tudom, hogy L163-as (15 mm-es) vagy más (pl. 10 mm-es) befogatás kell a gépemre?
A legbiztosabb módszer a gép vágófején lévő rögzítő tőcsavarok átmérőjének lemérése egy tolómérővel, vagy a korábbi lemez azonosítása. Ha a csavar vastagsága (vagy a régi lemez csúszóhornya) 15 mm széles, akkor Önnek ez az L163-as típus kell. Ha a csavar csak 10 mm-es, akkor az L163-as lemez "lötyögni" fog rajta, abban az esetben az M104-es vagy hasonló befogatású lemezt kell választania.
Miért jobb az Oregon LubriTec rendszer az automata feszítős harvestereken?
Az automata láncfeszítőkkel ellátott gépeken a láncsebesség sokkal magasabb, a feszítés pedig folyamatosan dinamikusan változik. Ilyen körülmények között a hagyományos olajozó rendszerek elszórják a kenőanyagot. A LubriTec egy speciálisan kialakított olajgát, ami úgy lett megtervezve, hogy a 15 mm-es felfogatás furatain beáramló olajat a sínben tartsa, így a lánc (18HX071E) még másodpercenkénti 40 méteres láncsebesség mellett sem szárad ki.
Feltehetem ezt a lemezt egy Husqvarna vagy Stihl kézi láncfűrészre is, ha az is 60 cm-es?
Szigorúan nem. Ez egy ipari fakitermelő gépekre (harvester vágófejekre) tervezett lemez. A 15 mm széles befogatási nyílása (L163), az extrém vastagsága és a hidraulikára tervezett olajozó rendszere miatt fizikailag sem szerelhető fel a kézi láncfűrészek 8 mm-es vagy 12 mm-es tőcsavarjaira.
