A nagyteljesítményű (60-90 cm3-es) láncfűrészeknél a kuplungdob és a lánckerék óriási terhelésnek van kitéve a vastag rönkök darabolása során. Egy elhasználódott, hornyosra kopott fix csillagkerék rángatni fogja a láncot, ami növeli a vibrációt, túlterheli a főtengelyt, és drasztikusan rontja a vágásteljesítményt. Sokan elkövetik azt a hibát, hogy a fűrészen csak láncot és vezetőt cserélnek, miközben a hajtást közvetítő legfontosabb alkatrész állapota felett szemet hunynak, amivel az új alkatrészeket is tönkreteszik.

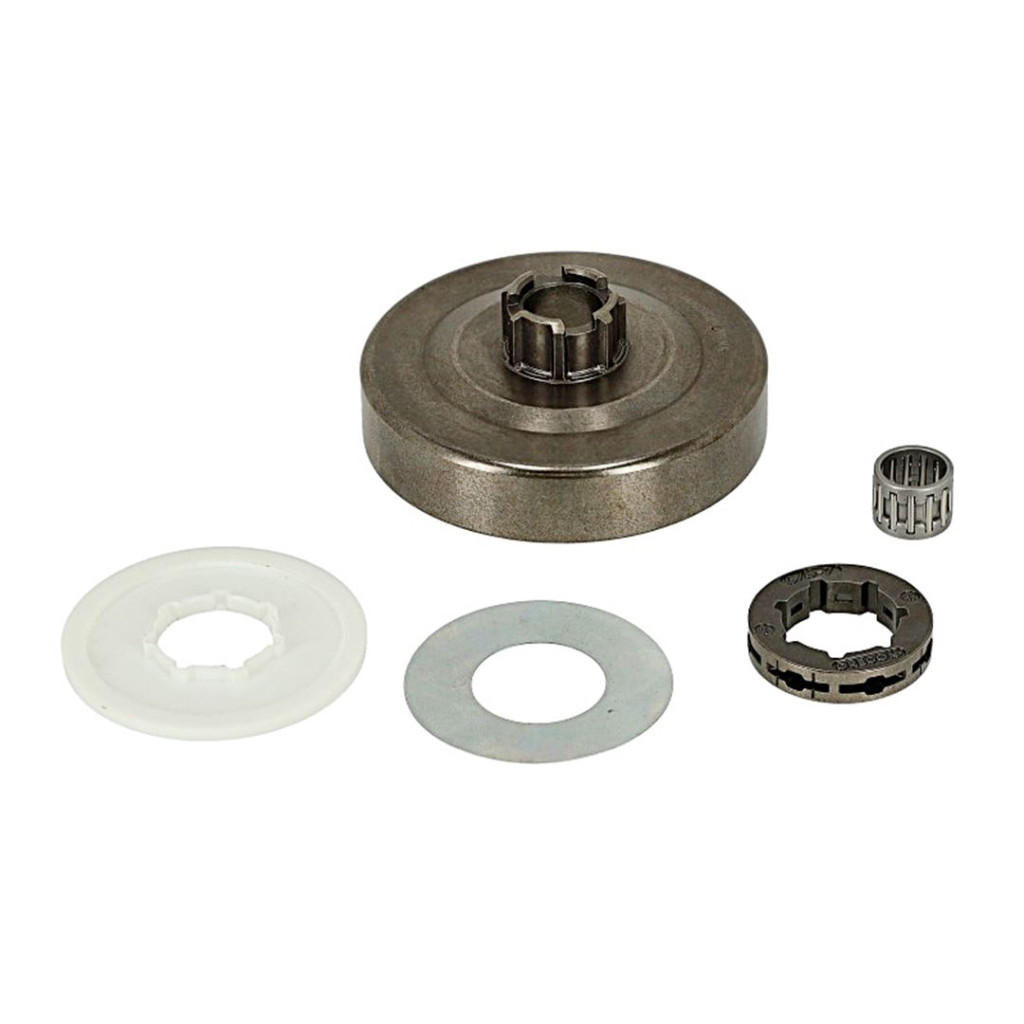

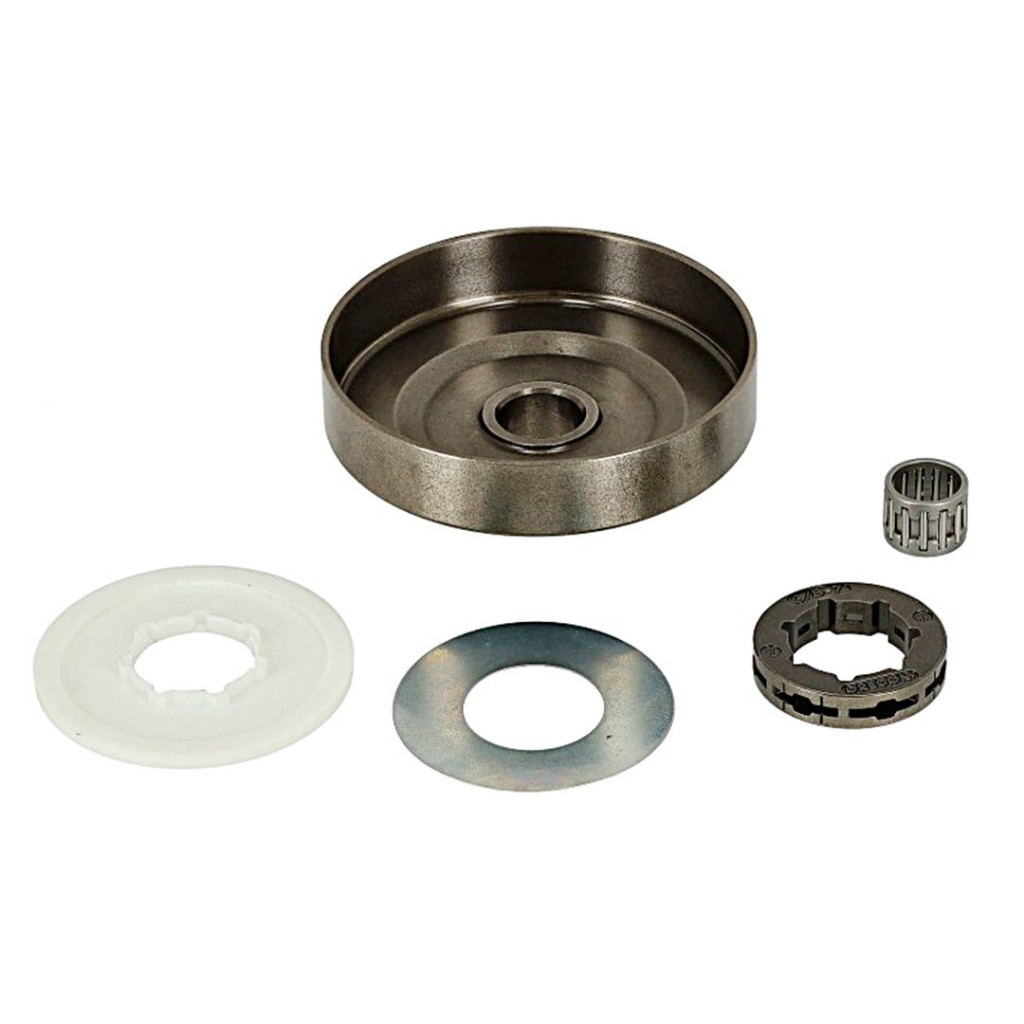

Az Oregon® 26831XSF cikkszámú, cserélhető betétes (RIM) kuplungdobja a legköltséghatékonyabb és legprofesszionálisabb megoldás a nagygépes fakitermelők számára. A betétes kialakítás óriási előnye, hogy a jövőben a kopás jelentkezésekor már nem kell a teljes, drága kuplungdobot lecserélnie, elegendő csupán a szabványos (STD7) gyűrűt kipattintani a tengelyről. Az alkatrész kiváló minőségű acélból készült, kiválóan bírja az extrém hőterhelést, a mellékelt precíziós tűgörgős csapágy pedig biztosítja a kuplungharang holtjátékmentes, sima futását.
Kiterjesztett fizikai méretek és a csomag tartalma
• Külső átmérő: 82 mm.
• Belső átmérő (kuplung pofáknál): 78 mm.
• Kuplungdob szélessége: 18 mm.
• Tengely átmérő: 15,8 mm.
• Magasság (teljes alkatrész): 34 mm.
• Fogasív (betétgyűrű) osztása: 3/8".
• Fogasív fogszám: 7 fog.
• Fogasív belső csatlakozása: Standard (STD7) 22 mm bordázat.
• Mellékelt tűgörgő csapágy méretei: 13 x 15,7 x 12,5 mm (Tűgörgő átmérő: 15,6 mm).
Pontos kompatibilitás és OEM cikkszámok
Figyelem: Rendelés előtt feltétlenül ellenőrizze, hogy a gépe jelenleg is 3/8"-os láncosztással üzemel-e, mivel a felsorolt típusokhoz esetenként .325" osztású vágószerszámokat is használhattak!
• Készlet eredeti (OEM) és webáruház cikkszámai: Husqvarna 503-70-14-01, 503 70 14-01, Oregon 26831XSF.
• Kompatibilis Husqvarna láncfűrészek (tételesen): Husqvarna 61, Husqvarna 66, Husqvarna 162, Husqvarna 266, Husqvarna 266 XP, Husqvarna 268, Husqvarna 268 XP, Husqvarna 272, Husqvarna 272 XP, Husqvarna 281, Husqvarna 281 XP, Husqvarna 288, Husqvarna 288 XP.
• Kompatibilis Jonsered láncfűrészek: Jonsered 625, Jonsered 630, Jonsered 670, Jonsered 670 Champ.
Szakmai tipp: Az új kuplungdob felszerelésekor a főtengelyt és az új tűgörgős csapágyat bőségesen kenje meg magas hőállóságú, lítiumbázisú csapágyzsírral. Bár az alkatrész az olajszivattyú felől kap némi szórt kenést, az alapos zsírzás a beszereléskor elengedhetetlen ahhoz, hogy a csapágy ne égjen le és ne szoruljon meg azonnal az első percek magas fordulatszámú terhelése során.
Gyakori kérdések:
Miben jobb a betétes csillagkerék a hagyományos, fix csillagkeréknél?
A betétes (RIM) rendszer legnagyobb előnye, hogy a fűrészlánc sokkal simábban fut rajta, ráadásul a kopás után elég csak az olcsó betétgyűrűt cserélni, nem kell a teljes kuplungdobot újra megvásárolni. Emellett a betétgyűrű oldalirányban minimálisan mozoghat a bordás tengelyen, így munka közben automatikusan egy vonalba (síkba) áll a láncvezető hornyával, csökkentve a surlódást.
Mikor kell kicserélnem a betétgyűrűt az új kuplungdobon?
A láncgyártók ajánlásai szerint a betétgyűrűt legkésőbb akkor kell cserélni, ha a láncszemek által bemaródott hornyok mélysége eléri a 0,5 millimétert. Gyakorlati, általános erdészeti szabály, hogy két darab teljesen elhasznált fűrészlánc után a meghajtó gyűrű is cserére szorul a rendszer tökéletes működése érdekében.
Tartalmazza a csomag a kuplungdob rögzítéséhez szükséges tűgörgőt is?
Igen, az Oregon 26831XSF szett teljesen komplett, így a nagy teherbírású kuplungdob és a 3/8" 7-fogas betétgyűrű mellett a pontos méretű (13x15,7x12,5 mm) tűgörgős csapágyat is tartalmazza. Ezzel Önnek nem kell külön utánajárnia és extra költségért megrendelnie a csapágyat a gép felújításához.
Jó lesz ez a kuplungdob a .325" osztású lánccal szerelt Husqvarna 61-esemre?
Nem, ez a készlet kifejezetten 3/8"-os láncosztáshoz készült betétgyűrűt tartalmaz, így .325"-ös lánccal és vezetőlemezzel nem fog tudni együttműködni. Ha a gépe jelenleg .325"-ös vágószerkezettel van szerelve, akkor a csomagban lévő gyűrűt ki kell cserélnie egy .325-ös (STD7) méretűre, vagy a teljes láncot és vezetőlemezt 3/8"-ra kell alakítania.
Felszerelhetem ezt az alkatrészt a modernebb Husqvarna 372 XP fűrészemre is?
Szigorúan nem, a Husqvarna 372 XP (valamint a 365, 371) modellek teljesen más kialakítású és eltérő belső méretekkel rendelkező kuplungdobot használnak. Ez az 503-70-14-01 cikkszámú alkatrész a régebbi generációs, klasszikus építésű nagygépek (pl. 61, 268, 272) hajtásrendszerével kompatibilis.
